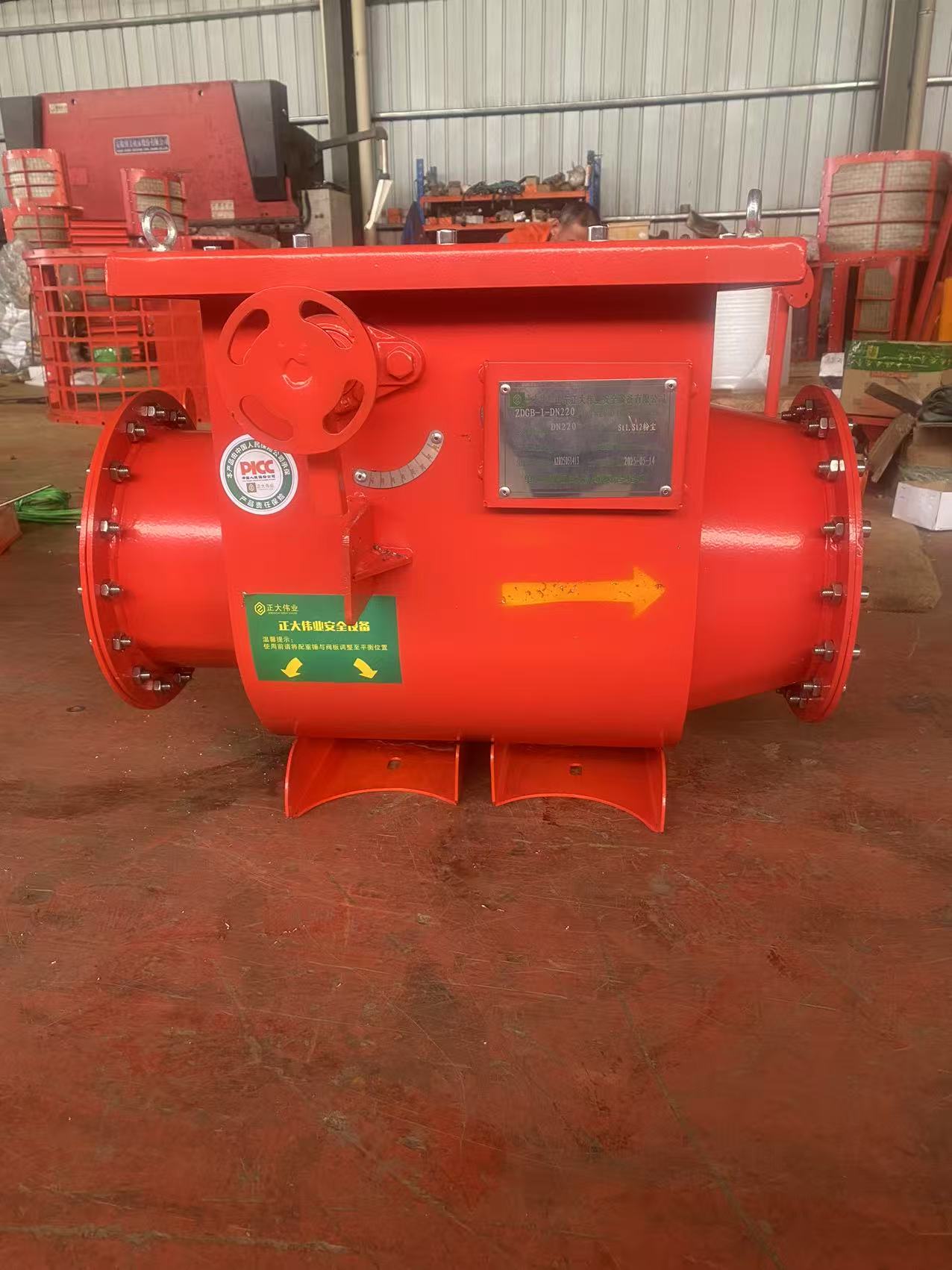

Промышленный взрывозащитный клапан

Подробная информация о продукте

Введение продукта

В взаимосвязанных технологических системах такие емкости, как пылевые фильтры и силосы для хранения, обычно соединены трубопроводами. В случае дефлаграции в одном из блоков, образовавшийся фронт пламени и избыточное давление могут распространиться по этим соединениям, вызывая разрушительные вторичные или третичные взрывы в связанном оборудовании. Установка промышленного взрывозащитного клапана имеет решающее значение для предотвращения распространения взрыва, защищая взаимосвязанные устройства и производственные зоны от катастрофических цепных реакций.

Этот высокопрочный взрывозащитный клапан является важнейшим элементом безопасности в промышленных трубопроводных сетях. Его основная задача — быстро остановить обратное распространение пламени и ударных волн взрыва по трубопроводам, обеспечивая тем самым защиту оборудования и персонала, расположенных ниже по потоку. Ниже приведена подробная информация о возможностях этого клапана.

Ключевой атрибут

Номинальный диаметр                          Длина × Ширина × Высота (мм)              Класс взрывозащиты

DN100 ...

DN150 ...

DN200                                                587 × 386 × 550                                          ST1, ST2

DN250                                                    628 × 443 × 624                                              ST1, ST2

DN300                                                778 × 507 × 693                                          ST1, ST2

DN350                                                      868 × 641 × 788                                              ST1, ST2

DN400                                                946 × 641 × 813                                          ST1, ST2

DN450                                                                                                                                                                       ST1, ST2

DN500                                               1093 × 795 × 922                                            ST1, ST2

DN550                                               1240 × 885 × 1020                                          ST1, ST2

DN600                                                  1240 × 885 × 1074                                        ST1, ST2

DN650                                               1300 × 989 × 1191                                          ST1

DN700                                               1390 × 989 × 1191                                          ST1

• Компактный и функциональный дизайн:Компактные размеры и модульная конструкция упрощают интеграцию в существующие трубопроводы и облегчают доступ для плановых проверок или замены деталей.

• Расширенные возможности мониторинга:Некоторые модели могут быть оснащены интегрированными комплектами датчиков и коммуникационными модулями, что позволяет осуществлять мониторинг состояния и положения клапанов в режиме реального времени с помощью систем управления установкой.

Превосходные показатели герметичности
Тщательно откалиброванная механическая конструкция клапана и высокочувствительный датчик давления обеспечивают практически мгновенное закрытие при обнаружении предварительного скачка давления. Благодаря доказанной эффективности изоляции, превышающей 99%, он значительно снижает риск эскалации взрыва. Например, на линии по переработке химических порошков запорный клапан может мгновенно герметизировать участок воздуховода после первичного события, удерживая опасность в пределах обозначенной безопасной зоны.

Разработан для долговечности и бесперебойной работы.
Изготовленный из высококачественных коррозионностойких сплавов, клапан рассчитан на работу в суровых условиях непрерывного промышленного производства. Прочная конструкция обеспечивает увеличенные интервалы между техническим обслуживанием, снижение общей стоимости владения за счет уменьшения потребностей в техническом обслуживании и повышение общей надежности и безопасности предприятия.

Беспрепятственный технологический поток
В нормальном режиме работы клапанный диск удерживается в полностью открытом положении с помощью системы фиксации с низким усилием, что обеспечивает минимальное сопротивление потоку. Это гарантирует оптимальную эффективность системы для транспортировки материала. Одностороннее действие клапана блокирует обратный поток только в случае взрыва, не влияя на обычный прямой поток.

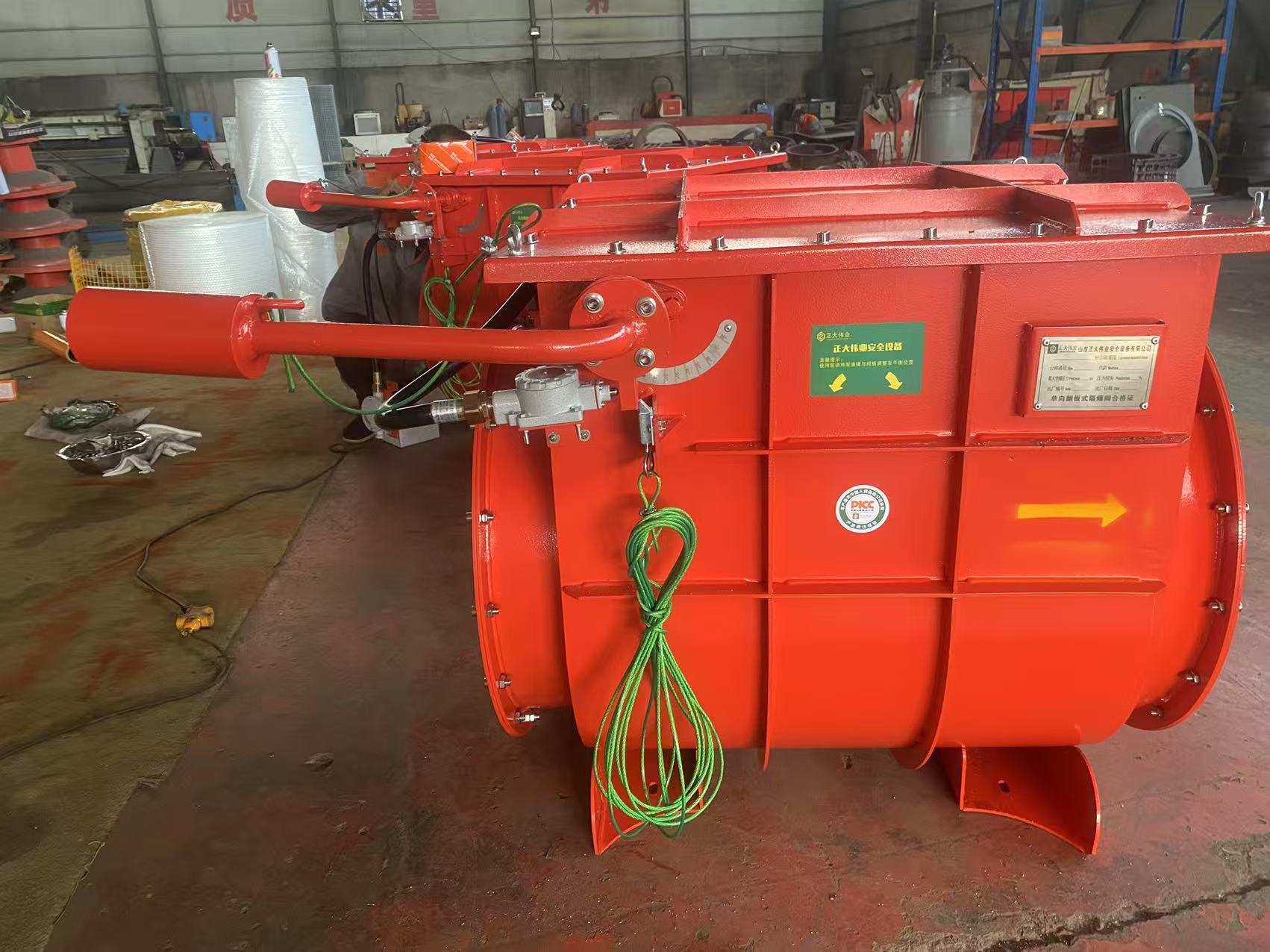

Взрывозащищенный соединительный корпус
Взрывозащищенный датчик давления

Принцип действия

При взрыве пыли или газа начальная ударная волна распространяется быстрее, чем следующее за ней пламя. Запорный клапан срабатывает под воздействием этой ведущей ударной волны. После её обнаружения система привода перемещает диск клапана в закрытое положение, где он механически фиксируется, образуя прочное уплотнение, которое препятствует прохождению последующего пламени и оставшейся ударной волны.

После аварийного события клапан можно легко перезапустить вручную после того, как ситуация будет устранена. Перед возвратом клапана в эксплуатацию рекомендуется провести простой визуальный осмотр и функциональную проверку. В стандартных условиях эксплуатации встроенный энергосберегающий привод удерживает диск в открытом положении.

Габаритные и номинальные характеристики

Доступные аксессуары

Датчик давления: высокоэнергетический (ВЭ) тип

Руководство по установке, использованию и техническому обслуживанию

• Проверка перед запуском:Перед включением любого системного вентилятора или конвейера убедитесь, что запорный клапан находится в полностью открытом положении. Запуск оборудования при закрытом клапане может привести к серьезным повреждениям.

• Плановый осмотр:После ввода в эксплуатацию следует установить ежемесячный график проверок для оценки механического состояния клапана, механизма защелки и свободы перемещения диска. В условиях высокой цикличности или агрессивной среды частоту проверок следует увеличить.

• Процедура после технического обслуживания:После любого обслуживания или осмотра, требующего разборки, всегда проводите проверку герметичности в соответствии с инструкциями производителя и документируйте результаты для обеспечения безопасности.
